Analizzatore ossigeno ossido di zirconio
L'analizzatore all'ossido di zirconio OMD 14 viene utilizzato per la misurazione della concentrazione di ossigeno in gas di combustione e gas di processo. Consente la misurazione della concentrazione di ossigeno libero nei fumi.

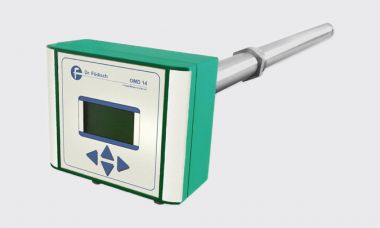

Il dispositivo di misurazione dell'ossigeno OMD 14 è costituito da una sonda in situ, con elettronica di elaborazione e visualizzazione del valore integrata nella testa della sonda. Il gas campionato, si diffonde nella camera di misura dell'asta della sonda in cui è posto un sensore al biossido di zirconio (ZrO2).
All’interno della cella di misurazione, il gas combusto viene separato dal gas di riferimento (aria ambiente) tramite una membrana di zirconio. A seconda della pressione parziale dell’ossigeno, gli ioni dell’ossigeno stesso di muovono attraverso la membrana. Il risultato consiste in una differenza di potenziale elettrico.
Principali vantaggio dello strumento:
- Dispositivo compatto costituito da sonda e unità di controllo → facile installazione
- Display grafico integrato
- Visualizzazione di O2 in vol. %
- Richiesta di manutenzione molto bassa
- Calibrazione manuale semplificata
- Costi operativi estremamente bassi
- Ottimo rapporto prezzo-prestazioni
Dati tecnici
| Principio di misura: | Sensore al biossido di Zirconio |
| Componenti misurati: | Ossigeno O2 - 0 - 25% Vol |
| Temperatura gas: | max 250 °C |
| Uscite: |
2 uscite analogiche 4-20 mA (1 x ossigeno - 1 x temperatura opzionale 5 uscite digitali (fault, manutenzione, richiesta manutenzione, soglia limite 1, soglia limite 2) |
| Ingressi | 1 ingresso analogico per strumenti esterni (es. misuratore H2O) 1 ingresso digitale (stato) |
| Sensori opzionali: | Sensore per misura temperatura PT100 o termocoppia |
